A instalação de sistemas de chão para grandes cargas de acordo com a legislação

As soluções que a OBO Bettermann disponibiliza ao mercado.

Os sistemas de chão da OBO Bettermann fornecem soluções para a instalação elétrica no chão, seja em chão falso em betonilha ou betão. As calhas de instalação elétrica adequam-se à montagem em betonilha ou betão. Uma grande variedade de tampas e caixas permitem o acesso do utilizador às ligações para eletricidade, dados e multimédia. Os sistemas de chão garantem a condução de cabos segura e flexível no chão, tendo em consideração os requisitos estruturais e normativos.

A área de aplicação da instalação no piso estende-se desde a construção de escritórios e áreas administrativas, passando por espaços de exposição industriais até à construção de residências. De modo a cumprir as várias especificações técnicas de construção e ampliação, existem diferentes soluções e instalação.

Este artigo foca-se nos sistemas de pavimento para grandes cargas, a norma que os define e as soluções que existem na gama da OBO Bettermann.

O sistema para grandes cargas fornece energia, de forma fiável, a áreas com grandes exigências de cargas através do pavimento com tecnologia para eletricidade, dados e multimédia. Stands de automóveis, museus, aeroportos, estações de comboios ou hotéis são as típicas aplicações. A sua construção e a espessura do material estão especialmente adaptadas aos grandes requisitos de carga.

A DIN EN 50085-2-2 define as exigências de carga para os sistemas de instalação elétrica. Segundo esta norma, as tampas devem defletir-se, no máximo, 6 mm sob o efeito da carga. No caso de revestimentos de pavimento duros, tais como faiança ou tijoleira, uma deflexão de 6 mm pode causar quebras. A norma agrupa a capacidade de carga dos sistemas de calhas de instalação elétrica em cinco classes de 2 a 15 kN. A OBO aumenta as exigências de qualidade internas e dá um passo em frente com a norma de teste OBO: a deflexão máxima para sistemas para grandes cargas foi reduzida de 6 para 2 mm. Os testes, de acordo com a norma de teste OBO, têm lugar no centro de testes BET da OBO.

Os resultados dos testes provenientes do centro de testes BET serviram de base para o desenvolvimento da classificação interna da OBO nas classes de grandes cargas SL1 e SL2. Os produtos da classe de grandes cargas SL1 adequam-se a cargas até 10 kN, os produtos da classe de grandes cargas SL2 adequam- se até cargas de 20 kN. Para as várias classes de grandes cargas aplica-se a deflexão máxima de 2 mm.

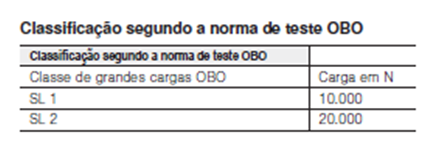

Figura 1 - Classificações segundo a norma interna OBO.

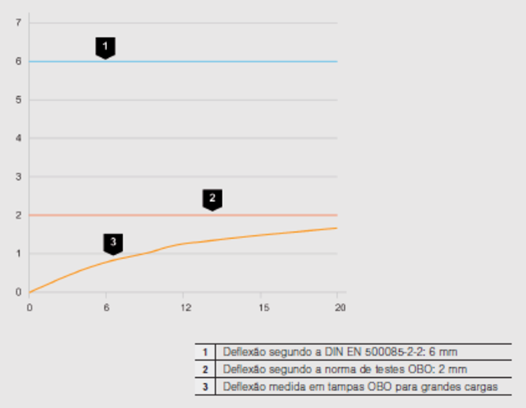

Figura 2 - Teste de grandes cargas.

Existem diversas opções para cada capacidade de carga desejada, desde capacidade de carga mais reduzida, 7,5kN, o modelo GRAF9, até às soluções mais resistentes, 20kN, RK SL2 V3.

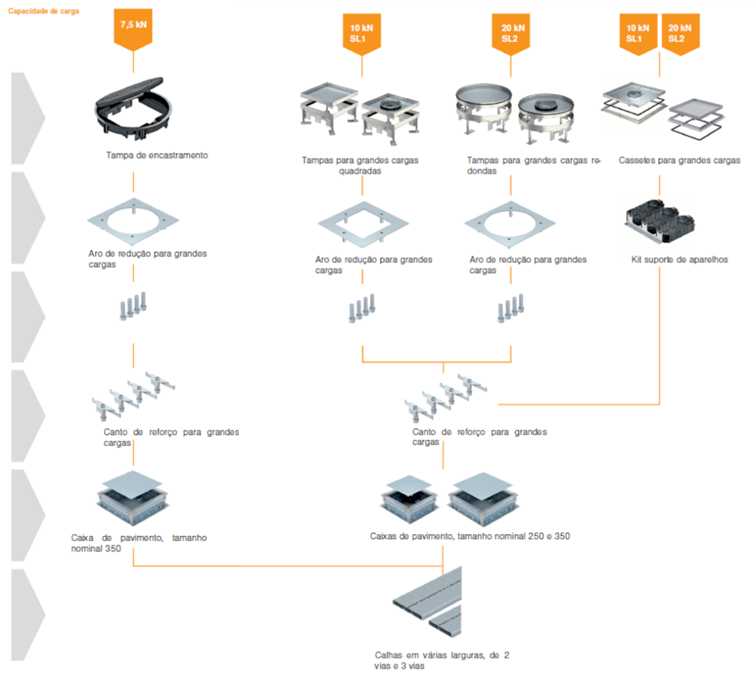

Figura 3 – Sistemas para grandes cargas em resumo.

Em suma, devem-se observar os seguintes passos para uma instalação adequada de um sistema de chão para grandes cargas:

• Coordenar a estrutura do piso, cargas úteis e cargas de superfície;
• Respeitar as profundidades mínimas de montagem das tampas para aparelhagens;
• A caixa de pavimento deve assentar totalmente sobre o chão de betão. Os espaços vazios por baixo da caixa limitam muito a capacidade de carga;
• A caixa de pavimento deve estar ligada de forma não positiva ao pavimento. Não colocar tiras de separação entre a caixa de pavimento e a betonilha;
• Trabalhar os revestimentos do pavimento corretamente na abertura existente na tampa, por ex. Graf9 Ø 305+1 mm;
• Colocar firmemente e totalmente os revestimentos do pavimento sobre a superfície da tampa para aparelhagens.
