Software BIM para avaliação da eficiência energética

Texto e Imagem cedidos por Top - Informática

Para realizar a avaliação da eficiência energética é necessário contabilizar vários parâmetros entre os quais a envolvente do edifício e os consumos energéticos dos equipamentos e sistemas. Esta informação é obtida em várias especialidades do projeto, a sua partilha permite diminuir erros e otimizar o projeto do ponto de vista dos recursos e da qualidade.

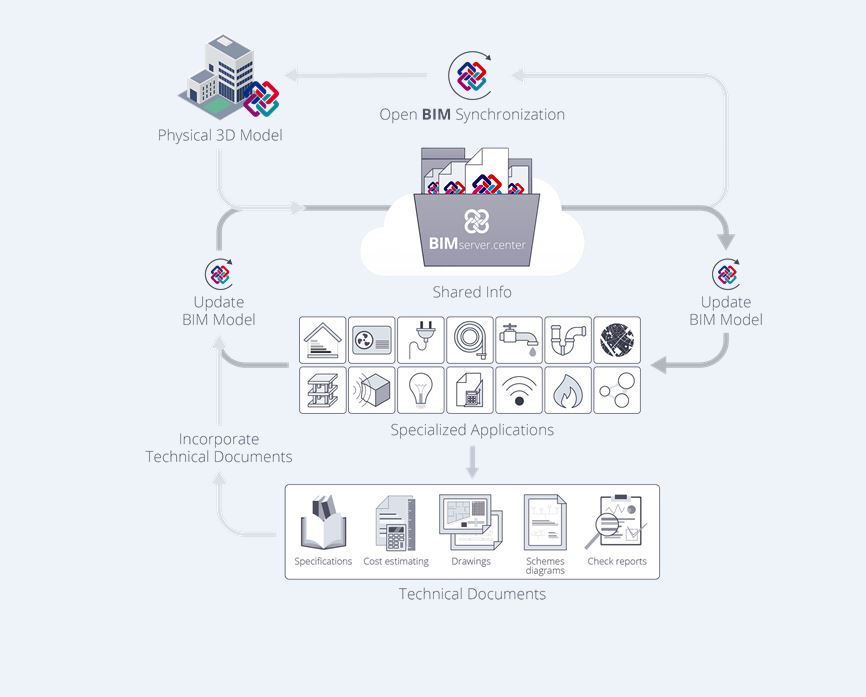

O BIMserver.center, plataforma para administrar, partilhar e atualizar os projetos de engenharia na nuvem, é um serviço prestado pela CYPE Ingenieros, S.A., que permite desenvolver um fluxo de trabalho colaborativo, multidisciplinar e com multiutilizador em Open BIM. Através da tecnologia Open BIM é possível desenvolver os projetos de engenharia de forma aberta e coordenada entre todos os colaboradores que constituem a equipa de trabalho.

As aplicações CYPE encontram-se integradas no fluxo de trabalho Open BIM e incluem uma conexão direta e automática com a plataforma BIMserver.center. Esta conexão otimiza a troca de informação do projeto entre os colaboradores, uma vez que a informação geométrica e não geométrica é partilhada de forma automática entre as aplicações das várias especialidades.

A partir do modelo arquitetónico fornecido pelo arquiteto, cada aplicação CYPE realiza o cálculo, dimensionamento, verificações regulamentares e gera o modelo final. Este modelo, em formato IFC, é partilhado com as restantes especialidades constituindo assim o modelo federado.

A aplicação IFC Builder, disponibilizada gratuitamente pela CYPE, permite realizar a modelação da arquitetura, caso esta não se encontre disponível em BIM.

A aplicação CYPETHERM RECS Plus permite realizar a avaliação de desempenho energético em edifícios de comércio e serviços, de acordo com o Regulamento de Desempenho Energético dos Edifícios de Comércio e Serviços (RECS), aplicando ao modelo do edifício a simulação dinâmica multizona calculada com o EnergyPlus^TM, determinando a distribuição das necessidades energéticas em cada zona do modelo.

A aplicação CYPELUX RECS é uma aplicação para o projeto de instalações de iluminação artificial e natural. Fornece as potências de iluminação para o cálculo das cargas térmicas e permite realizar os cálculos e verificações necessárias para justificar o cumprimento das exigências de iluminação dispostas no RECS e na norma EN 12464-1. A partilha do modelo IFC através da plataforma BIMserver.center permite que os resultados sejam incorporados diretamente nos modelos das aplicações CYPETHERM RECS Plus e CYPETHERM LOADS.

O CYPETHERM LOADS destina-se ao cálculo da carga térmica dos edifícios segundo o Método das Séries Temporais Radiativas (RTS), proposto pela ASHRAE. A partilha do modelo IFC permite que as cargas aqui determinadas sejam partilhadas com o CYPETHERM HVAC.

A aplicação CYPETHERM HVAC foi concebida para modelar, calcular e dimensionar instalações de climatização (aquecimento, ventilação e ar condicionado). A partilha do modelo IFC permite que os sistemas aqui projetados sejam integrados no CYPETHERM RECS Plus para efeitos da avaliação da eficiência energética e permite que equipamentos como as grelhas sejam integradas no CYPESOUND para efeitos de avaliação do ruído.

A partilha da informação geométrica dos modelos das várias especialidades do projeto de engenharia possibilita, a cada colaborador, identificar interferências e colisões e, deste modo, efetuar as alterações necessárias. Por outro lado, o coordenador de projeto, através do IFC Builder ou diretamente na plataforma BIMserver.center, pode coordenar as várias especialidades a fim de obter as soluções de modelação mais adequadas.

Nas aplicações CYPE - Open BIM, e especificamente nas aplicações para a avaliação da eficiência energética dos edifícios aqui descritas, a partilha dos modelos das várias especialidades proporciona, para além da integração geométrica, a integração automática da informação não geométrica que resulta do cálculo, dimensionamento e verificação regulamentar. Desta forma diminuem-se os erros e garante-se a compatibilização de todo o projeto.

Nota Editorial: Artigo publicado na edição impressa de Março de 2018, no âmbito do Dossier Eficiência Energética.
