Acti9 iCVm40: mais proteção por circuito em metade do espaço no quadro elétrico

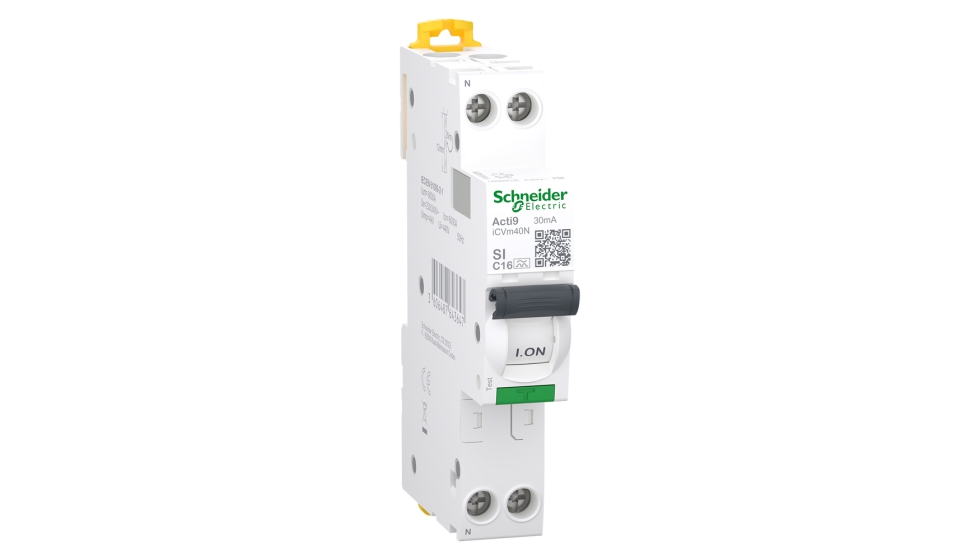

É neste contexto que surge o Acti9 iCVm40, o novo RCBO (disjuntor diferencial com proteção contra sobrecorrentes) da Schneider Electric pensado para responder a um desafio que hoje é tão prático quanto técnico: como reforçar a segurança e a seletividade da proteção sem esgotar o espaço no quadro. Esta é a única solução atualmente disponível no mercado português que integra proteção diferencial e magnetotérmica num dispositivo de apenas 18mm de largura, permitindo combinar proteção e otimização máximas do espaço em quadros elétricos.

Numa configuração tradicional de quadros elétricos, é comum encontrar um interruptor diferencial (ID) a proteger um conjunto de circuitos, complementado por disjuntores magnetotérmicos (MCB) em cada linha. A solução funciona, mas tem um potencial efeito colateral conhecido: um disparo por fuga à terra no diferencial pode desligar vários circuitos em simultâneo, causando interrupções desnecessárias. Em ambientes com diferentes zonas e cargas críticas, isto traduz-se em menor continuidade de serviço e num maior tempo de diagnóstico.

Um RCBO combina, num único dispositivo, as funções de proteção diferencial e de proteção contra sobrecorrente, ou seja, magnetotérmica. O resultado é uma proteção por zona que, perante um problema num circuito, isola apenas esse circuito e preserva o funcionamento dos restantes. Em termos operacionais, isto traduz-se em menos paragens, menos incómodo para o utilizador final e para o instalador, bem como uma análise mais direta da origem do disparo.

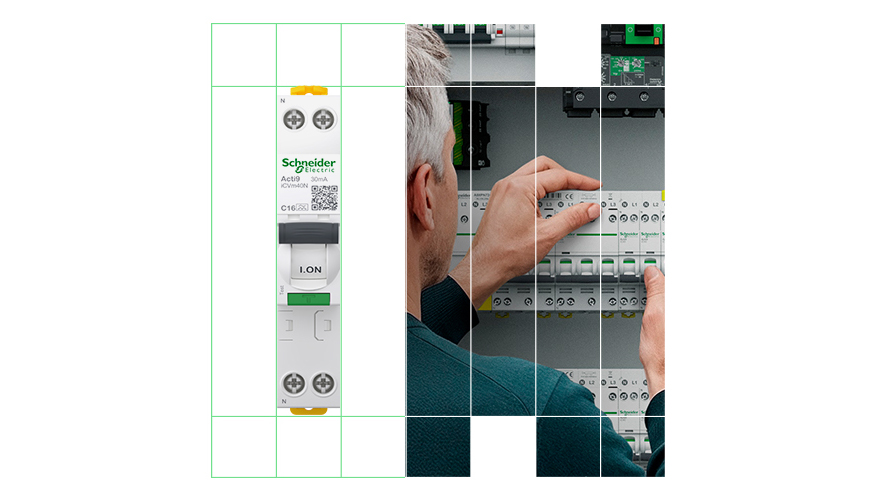

A grande particularidade do Acti9 iCVm40 da Schneider Electric está no seu formato compacto. Face a soluções em que a proteção diferencial e magnetotérmica ocupam mais módulos, este RCBO reduz a largura habitual de 36mm para 18mm, mantendo o nível de proteção dos modelos anteriores e uma capacidade até 32 A. Na prática, esta redução para metade do espaço ocupado liberta margem para acrescentar circuitos num quadro existente ou para manter o quadro dentro das dimensões previstas sem recorrer a substituições mais invasivas.

Este ponto é especialmente relevante em modernizações. Muitas vezes, a atualização de uma instalação fica condicionada pelo tamanho do quadro e pela dificuldade ou pelo custo de o substituir. Um dispositivo mais compacto pode permitir responder a novas necessidades, como, por exemplo, um circuito dedicado a uma nova carga, com menor impacto na obra e na infraestrutura existente.

Para além do espaço, a lógica de proteção por circuito ajuda a reduzir disparos generalizados e interrupções em cascata, com reflexos diretos na experiência do utilizador, como menos “apagões” parciais da casa, e na manutenção, reduzindo o tempo necessário para repor o serviço e identificar o circuito afetado. Em termos de qualidade de instalação, esta abordagem também incentiva uma estruturação mais clara do quadro, alinhada com a tendência de maior segmentação de circuitos em contexto residencial.

Um elemento adicional, e cada vez mais valorizado, é a compatibilidade com ferramentas digitais de configuração da Schneider Electric, incluindo EcoSet Config, e-Design e Caneco, que ajudam a otimizar o desenho e a implementação dos quadros elétricos. Num setor onde o tempo em obra é crítico e a conformidade normativa é inegociável, este tipo de suporte aos projetos pode reduzir erros, acelerar decisões e dar mais previsibilidade ao resultado final, especialmente quando se acumulam exigências de segurança, organização e espaço.

Mais informações em https://www.se.com/pt/pt/
